手动液压叉车维修及结构图-沈阳兴隆瑞

沈阳兴隆瑞机械设备有限公司讲解手动液压叉车维修及结构图，使用手动地牛的用户在维修时可以根据这些图判断大致先故障。当出现移动困难、不起升或不下降、一高一低等现象时，分别对应检查轴承、轮子，链条、液压油缸、调节拉杆等部位。

▎出现车辆移动困难的现象：

1.轮子和轴承有损坏造成移动困难。

发现手动液压叉车不论是装载时或者是空载货物，移动都很重时，是由于轴承和轮子有损坏，要进行更换。

①脚轮：分为白颜色的尼龙轮和红色的聚氨酯两种，按照原车使用的材质配上即可。尼龙轮硬度大一些，在地面上推动时轻快一些，但是会划伤树酯地面，而且噪音也大一些，商超等就少使用；而聚氨酯轮粘度大，推起来会比较沉，经过不平整的路面时，轮面也会被划伤，但是聚氨酯对地面磨损得小一些。可以根据路况进行选型。

②轴承为6204型号，五金店或者沈阳地牛叉车维修公司能配上。货叉下面的小轮为承重轮，手柄下面的大轮为转向轮，都配这个型号。

2.把手的舌头不能固定造成移动吃力。

把手下压吃力时，看看把手的舌头能否在中间档位固定。若不能也会导致车移动困难。手动液压叉车维修及结构图，这种情况更换舌头位置的卡簧。

▎出现手动液压叉车维修不能起升的现象

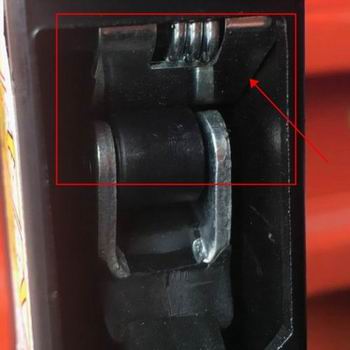

 图片1  挡位卡簧

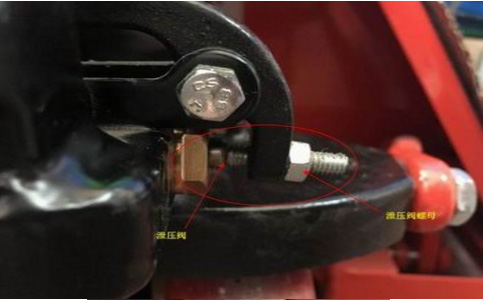

从结构图可以看出，可能是泄压阀没有出来，看一下泄压阀的位置，如图2所示。若是阀门没有出来，则用手捏住舌头，摇动手柄，将阀门顶出来；若还是不好用，则将阀门上的螺母向外拧出一些。

▎出现手动液压叉车维修不下降或者是下降慢的现象

可能是泄压阀出来多了或者阀门上的螺母丢了，检修一下泄压阀的位置，若螺母没有丢失，则将泄压阀的螺母向里侧拧一些，如图2所示。

▎出现货叉不一边高现象：

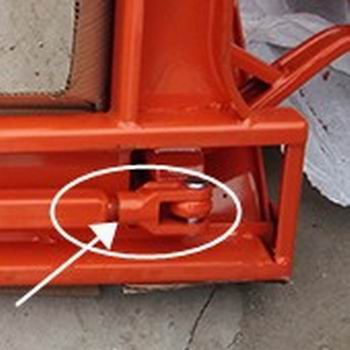

钢板质量不好，承受力差，正常使用也会造成货叉被压弯的现象，从手动液压叉车维修及结构图看，修理方法是通过外力将货叉变形的地方变回原形；还有一种是使用不当，超载使用，使货叉两边不一样高，可以通过货叉脚下的连杆调节。

沈阳兴隆瑞机械设备公司讲解手动液压叉车维修及结构图，对于多种故障现象的修理方法。我们也对手动和电动地牛叉车修理。

其他技术问题：手动叉车维修压几下才升一下。
