工程实例

辽阳手动叉车维修,油缸结构图-沈阳兴隆瑞

地牛手动叉车油缸结构图




工程介绍

沈阳兴隆瑞机械设备有限公司在每台设备上附有辽阳手动叉车维修,油缸结构图,如果在使用过程中有漏油情况发生,则可以根据分解图提供的各个配件所在位置,快速找出漏油点进行维修处理。通常辽阳地牛维修油泵主要是指漏油、不起升或起升不到位等现象。

一、辽阳手动叉车维修,油缸结构图按照每一部分进行详细分解:

1.这么复杂的图片主要包括“油缸外壳-活塞杆-阀芯-密封圈”四部分。


辽阳手动叉车维修,油缸结构图-沈阳兴隆瑞
油缸分解爆破图

2.辽阳手动叉车维修,油缸结构图中红色主体部分是液压油缸外壳,是主要的结构主体。缸体部位分为AC缸和DF缸两种。

(1)AC缸,一体铸造工艺打造整体密封油泵,其外壳结构体积较大,后期维修更换配件较容易些。但生产成本较高,在生产过程地对环境有污染。

(2)DF缸采用钢板焊接式油泵,可以降低车辆的采购成本,加工过程污染小。因为辽阳手动叉车地牛价格采用这种结构更低,因此在市面上您见到的主是是这种类型。


辽阳手动叉车油缸结构图-沈阳兴隆瑞
液压油缸拆卸后平地放置图

3.辽阳手动叉车维修,油缸结构图中在缸体上中间的起升杆,也叫活塞杆,即缸体中间的镀锌白色柱状物。

(1)辽阳加力地牛厂家产品具有的特点是,大小活塞杆均经过镀锌镀铬处理,硬度大、表面光滑,在使用过程中不易产生漏油现象,重载不变形。


辽阳地牛手动叉车油缸图片-沈阳兴隆瑞

4.阀芯,也指单向阀。

辽阳手动叉车维修,油缸结构图中展示的阀芯作用,它起到密封作用,防止油缸活塞杆下部的液压油回流,造成活塞杆下隆,无法提升起货物。

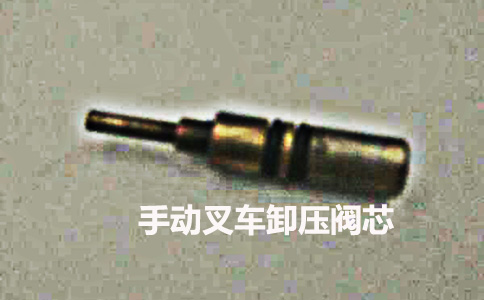

沈阳手动叉车维修,卸压阀芯漏油-沈阳兴隆瑞
手动叉车卸压阀芯图

辽阳加力地牛的油泵泄压阀芯采用精简化设计,零件数量少,故障率低便于维修,阀体具有过载保护功能,超载不起升。

辽阳手动叉车维修,液压油缸-沈阳兴隆瑞
手动叉车卸压阀芯安装实物图

5.密封圈:即屏幕下方的蓝色小O型圈。

这是辽阳手动叉车维修,油缸结构图中非常重要的一件配件,如果密封圈质量不好,易出现老化现象,就会发生漏油现象,当液压油减少后,提升高度会降低,直至无法起升。


辽阳f地牛手动叉车油封图片-沈阳兴隆瑞
手动叉车防尘油封实物图

沈阳兴隆瑞机械设备有限公司提供的辽阳手动叉车维修,油缸结构图,能更方便的维修辽阳地牛。产品质量稳定,结实耐用。

更多技术问题敬请关注:沈阳手动液压叉车货叉维修不平
